产品简介：
电磁热量表是用于测量及显示水流经过热交换系统所释放或吸收冷热量的仪表，测量稳定、精准度高，广泛应用于空调计量、供热计量和建筑能耗监测领域。
产品功能：
显示：累计热量（kW·h、MW·h、GJ）、累计冷量（kW·h、MW·h、GJ）、瞬时功率（kW）、累计流量（m³）、瞬时流量（m³/h）、瞬时流速（m/s）、进回水温度（℃）、温差（K）、累计运行时间（h）、累计故障时间（h）；
查询：当前日期、当前时间、仪表状态、前十八个月每月消耗的冷热量用量值和流量值、前三十一天每天消耗的冷热量用量值和流量值；
产品特点：
全口径通径设计，不含有任何可动或传动部件，“零”压力损失，高耐久性与稳定性；
精度不受被测流体的温度、粘度、压力、液固成分比、颗粒杂质、少量气泡，腔体结垢等因素影响；
支持Modbus协议、BACnet协议、CJ/T 188-2004协议等多种协议自适应通讯，便于集成；
可选配阀门控制模块，可实现远程欠费关阀功能；
可选配查询面板，可实现远程查看仪表数据功能；
支持四线制温度传感器，最长可延长至100米；
支持进、回水管路安装可选（标配回水安装）；
技术参数：
|
C03P-22 |
|||||||
|
|
流量（m3/h） |
外形尺寸（mm） |
|||||
|
最小流量qi |
常用流量qp |
最大流量qs |
L(管体) |
W（1.6MPa） |
W（2.5MPa） |
H |
|
|
DN20 |
0.05 |
2.5 |
5 |
200 |
105 |
105 |
285 |
|
DN25 |
0.07 |
3.5 |
10 |
200 |
115 |
115 |
295 |
|
DN32 |
0.12 |
6 |
18 |
200 |
140 |
140 |
300 |
|
DN40 |
0.2 |
10 |
25 |
200 |
150 |
150 |
308 |
|
DN50 |
0.3 |
15 |
30 |
200 |
165 |
165 |
324 |
|
DN65 |
0.5 |
25 |
50 |
200 |
185 |
185 |
344 |
|
DN80 |
0.8 |
40 |
80 |
225 |
200 |
200 |
356 |
|
DN100 |
1.2 |
60 |
120 |
250 |
220 |
235 |
380 |
|
DN125 |
2 |
100 |
200 |
250 |
250 |
270 |
404 |
|
DN150 |
3 |
150 |
300 |
300 |
285 |
300 |
433 |
|
DN200 |
5 |
250 |
500 |
350 |
340 |
360 |
485 |
|
DN250 |
8 |
400 |
800 |
450 |
405 |
425 |
550 |
|
DN300 |
12 |
600 |
1200 |
500 |
460 |
485 |
610 |
|
DN350 |
15 |
750 |
1500 |
550 |
520 |
555 |
655 |
|
DN400 |
20 |
1000 |
2000 |
600 |
580 |
620 |
720 |
|
DN450 |
24 |
1200 |
2400 |
600 |
640 |
670 |
775 |
|
DN500 |
30 |
1500 |
3000 |
600 |
715 |
730 |
825 |
|
DN600 |
36 |
1800 |
3600 |
600 |
840 |
845 |
945 |
|
工作电压 |
DC24V |
||||||
|
规格 |
DN20~DN600 |
||||||
|
通讯方式 |
RS485、光电接口 |
||||||
|
通讯协议 |
Modbus协议、CJ/T 188-2004协议、Bacnet协议 |
||||||
|
通讯波特率 |
9600bps |
||||||
|
通讯距离 |
≤400m |
||||||
|
量程比 |
50：1（常用流量：最小流量） |
||||||
|
准确度等级 |
2级 |
||||||
|
温度测量范围 |
（2~80）℃ |
||||||
|
温差范围 |
（2~78）K |
||||||
|
适配温度传感器 |
四线制PT1000铂电阻，标配导线长度5米 |
||||||
|
最大冷热量读数 |
99999999MW·h |
||||||
|
最大流量读数 |
99999999m³ |
||||||
|
最大允许工作压力 |
DN20～DN40：2.5MPa ； DN50～DN600：1.6MPa（2.5MPa需定制） |
||||||
|
管体材质 |
管体材质：不锈钢（管段）+碳钢（法兰） 衬里材料可选：氯丁橡胶（常温型） 聚四氟乙烯（高温型） |
||||||
|
数据存储 |
18个月月历史，31天天历史 |
||||||
|
环境类型 |
A类 |
||||||
|
安装位置 |
进、回水管路安装可选（标配回水安装） |
||||||
|
防护等级 |
IP65（可选配IP67） |
||||||
|
注：表头固定长度为183mm，外形尺寸的公差范围为±5mm。 |
|||||||
|
C03P-17 |
||||||
|
|
流量（m3/h） |
外形尺寸（mm） |
||||
|
最小流量qi |
常用流量qp |
最大流量qs |
L |
W |
H |
|
|
DN20 |
0.025 |
2.5 |
5 |
130 |
90 |
140 |
|
DN25 |
0.035 |
3.5 |
7 |
160 |
90 |
140 |
|
DN32 |
0.06 |
6 |
12 |
180 |
90 |
150 |
|
DN40 |
0.1 |
10 |
20 |
200 |
90 |
160 |
|
工作电压 |
DC24V |
|||||
|
规格 |
DN20~DN40 |
|||||
|
通讯方式 |
RS485（DC24V供电方式）、光电接口 |
|||||
|
通讯协议 |
Modbus协议、CJ/T 188-2004协议、Bacnet协议 |
|||||
|
通讯波特率 |
9600bps（DC24V供电方式） |
|||||
|
通讯距离 |
≤400m |
|||||
|
常用流量：最小流量 |
100：1 |
|||||
|
准确度等级 |
2级 |
|||||
|
温度测量范围 |
（2~95）℃ |
|||||
|
温差范围 |
（2~80）K |
|||||
|
适配温度传感器 |
两线制PT1000铂电阻，标配导线长度1.5米 |
|||||
|
最大冷热量读数 |
99999999MW·h |
|||||
|
最大流量读数 |
99999999m³ |
|||||
|
最大允许工作压力 |
1.6MPa |
|||||
|
管体材质 |
304不锈钢与PPS（加玻纤）材料 |
|||||
|
数据存储 |
18个月月历史，31天天历史 |
|||||
|
环境类型 |
A类 |
|||||
|
安装位置 |
进、回水管路安装可选（标配回水安装） |
|||||
|
防护等级 |
IP65 |
|||||
|
注：外形尺寸的公差范围为±5mm。 |
||||||

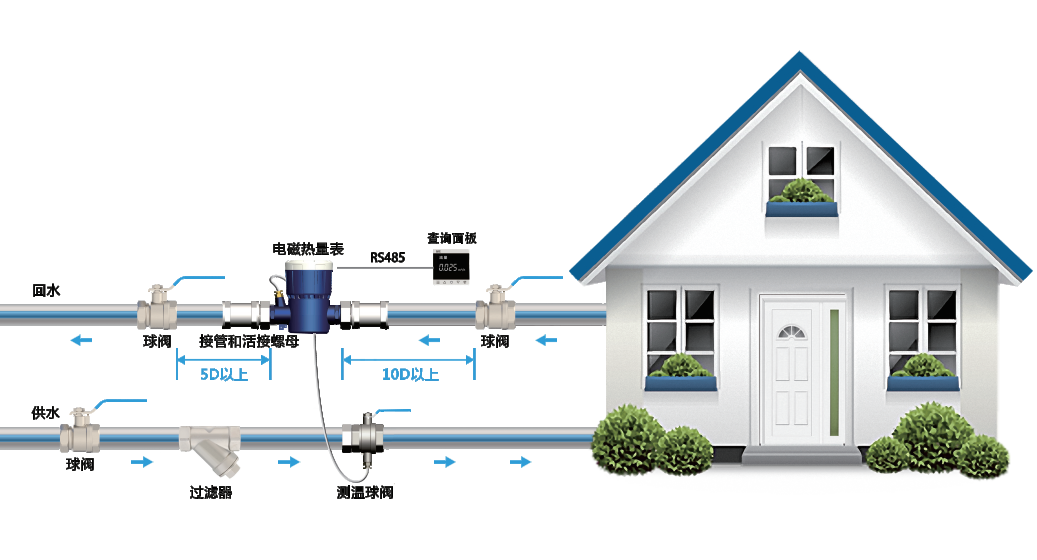

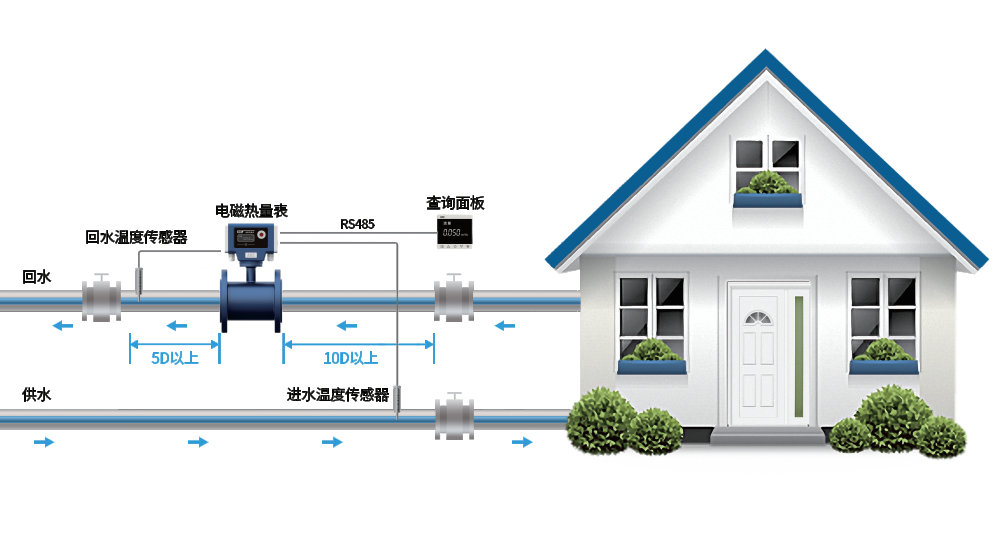

安装示意：
保证安装热量表的管道水流方向上游至少有10倍管径、下游至少有5倍管径的直管段；
热量表可在水平或垂直管道安装，但是严禁在至高点管道上安装；在垂直管道安装时，流体必须保证自下而上（不能自上而下）流动；
禁止靠近强磁、强电，强无线信号等干扰源安装，避免影响正常使用；
热量表属于精密仪表，请轻拿轻放、防止碰撞、小心注意。
